Stacje dozowania chemii

Opis systemów

Systemy stacji dozowania pozwalają na automatyczne śledzenie i dopasowywanie następujących parametrów wody:
pH, ORP (chlor nieorganiczny: gaz i podchloryn), wolny chlor ppm (chlor organiczny: trójchlorek + chlor nieorganiczny) oraz TDS w zależności od indywidualnych potrzeb.
Każdy system można dostosować dla praktycznie dowolnej objętości wody, każdy zawiera sondy, przyrządy kontrolno-pomiarowe oraz inne akcesoria. Omawiane systemy można stosować w zarówno do nowych, jak i do już istniejących basenów.

Działanie systemu

Wszystkie stacje wyposażono w mikroprocesor. Stwarza to możliwość odpowiedniego programowania systemu przez użytkownika , np. ustawienia zakresów (t.j. wartości minimalnej i maksymalnej) badanych parametrów.
Opisywane systemy mogą być obsługiwanie zdalnie, np. z wykorzystaniem modemu i komputera PC.
Każdy model wyposażono w zegar, który można opcjonalnie wykorzystywać do kontrolowania pracy pompy recyrkulacji wody.

Poszczególne części składowe systemu

Każdy system zawiera:

Panel sterujący z podświetlanym wyświetlaczem (20x2 znaki) informacyjnym w 4 językach (hiszpański, angielski, francuski, niemiecki). Inne języki opcjonalne.
Naczynie do wykorzystania dla wszystkich typów sond. Może zawierać 2 lub więcej sond w zależności od modelu. Model free-chlorine (ppm) zawiera także przepływomierz pływakowy i czujnik objętości do kontroli przepływu.
Sondy występują we wszystkich modelach: pH, ORP (mV), chlor ppm (Amperometrica) lud TDS w zależności od modelu. Każdy model monitoruje temperaturę wody przy pomocy sondy temperaturowej. Modele ph (pH models) automatycznie dopasowują pH wraz z pomiarem temperatury.
1, 2 lub 3 pompy zasilające w zależności od wybranego modelu. Dotyczy to modeli pH, ORP i ppm.
1 lub 2 elektrozawory w zależności od modelu. Są one dostępne w modelach TDS i opcjonalnie w modelach ORP i ppm.
1 przewód magnetyczno-stykowy do kontroli recyrkulacji wody poprzez zegar dołączony do mikroprocesora w skrzynce elektronicznej.

Nr Kat.	Typ Stacji Modele basenowe	Komp. steruj.	Pompy Zasil.	Elektr. zawór	Sonda Temp.	Sonda pH	Sonda mV	Sonda ppm	Sonda TDS	Gniazd. do Sond	PC Com	Przew. recyrk
20200	St acja pH/ minus	1	1	-	1	1	-	-	-	2	-	1
20300	Stacja pH plus	1	1	-	1	1	-	-	-	2	-	1
20400	Stacja pH +/ -	1	2	-	1	1	-	-	-	2	-	1
20500	Stacja ORP	1	1	Opc	1	-	1	-	-	2	-	1
20600	Stacja TDS	1	-	1	1	-	-	-	1	2	-	1
20700	Stacja pH +/- ORP	1	2	Opc	1	1	1	-	-	4	-	1
20800	Stacja Global	1	3	1	1	1	1	-	1	4	-	1
20900	Stacja pH - & ORP	1	2	Opc	1	1	1	-	-	4	-	1
21000	Stacja ppm	1	1	Opc	1	-	-	1	-	2	-	1
21100	Stacja pH - & ppm	1	2	Opc	1	1	-	1	-	4	-	1
21200	Stacja pH +/- ppm	1	3	Opc	1	1	-	1	-	4	-	1

- OPC - opcjonalnie można wybrać pompę zasilającą ciekłym chlorem lub elektrozawór z systemem dopuszczania chloru.
- Wymienione modele nie mają portu do komunikacji z komputerem PC.
- Ażeby zamówić dany model z możliwością zdalnego sterowania należy dodać 50 do liczby z rubryki Nr ref. , np. jeśli zamawiasz model "pH minus" (nr ref 20200) należy użyć nr ref. 20250.

Czrakterystyka dostępnych modeli

Nr ref	Typ Stacji Modele basenowe	Temp.	pH	Chlor ppm	ORP	TDS	pH - (kwas)	pH + (zasad)	Chlor	TDS
20200	Stacja pH/ minus	TAK	TAK	-	-	-	TAK	-	-	-
20300	Stacja pH plus	TAK	TAK	-	-	-	-	TAK	-	-
20400	Stacja pH +/ -	TAK	TAK	-	-	-	TAK	TAK	-	-
20500	Stacja ORP	TAK	-	-	TAK	-	-	-	TAK	-
20600	Stacja TDS	TAK	-	-	-	TAK	-	-	-	TAK
20700	Stacja pH +/- ORP	TAK	TAK	-	TAK	-	TAK	-	-	-
20800	Stacja Global	TAK	TAK	-	TAK	TAK	TAK	TAK	TAK	TAK
20900	Stacja pH - & ORP	TAK	TAK	-	TAK	-	TAK	-	-	-
21000	Stacja ppm	TAK	-	TAK	-	-	-	-	TAK	-
21100	Stacja pH - & ppm	TAK	TAK	TAK	-	-	TAK	-	TAK	-
21200	Stacja pH +/- ppm	TAK	TAK	TAK	-	-	TAK	TAK	TAK	-

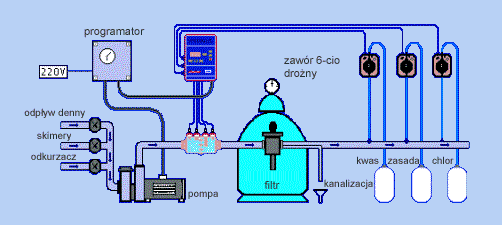

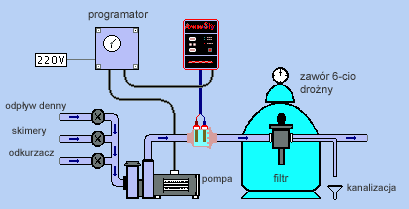

Schemat instalacji systemu

Może być montowany zarówno w nowych, jak i już istniejących basenach. Instalacja jest prosta i zajmuje ok. 1 godziny. Schemat uwidacznia standardowe rozwiązanie instalacji Stacja Global w basenie (na tym przykładzie sprzęt NIE jest wykorzystywany do kontrolowania pomp).

Dane techniczne

Mierzony parametr	Jednostki pomiarowe	Zakres	Rozdzielczość	Dokładność	Inne
pH	pH	0-14	0,1	+/- 0,1	A.K.T
ORP	mV	0-1000	4 mV	+/- 4mV
Wolny chlor (ppm)	ppm	0-10	0,1	+/- 0,1
TDS	ppm	0-1400	6 ppm	+/- 3%	A.K.T.
Temperatura	^oF/^oC	0-212^o F 0-100^o C	2^oF/1^oC	+/- 2^oF +/- 1^oC

AKT - system automatycznej korekty temperatury

Systemy jonizujące ( jonizatory miedziowo-srebrne Cu/Ag)

Funkcjonowanie systemów jonizujących AQUA SKY opiera się o uwalnianie jonów miedzi (Cu++) i srebra (Ag+), ażeby zminimalizować potrzebę stosowania chemii w wodzie Twojego basenu (o 70-95%) i tym samym zmniejszyć potrzebę jego późniejszego serwisowania i konserwowania (o 80%-90%).

Zalety z punktu widzenia użytkownika:

Oszczędność na utrzymywaniu i serwisowaniu basenu (80%).
Pełna satysfakcja z jakości wody, która nie ma zapachu ani smaku chloru.
Stosowane dawki chemii ulegają zmniejszeniu o 75-95%, co przyczynia się do zachowywania przeźroczystości wody w zimie bez stosowania dodatkowej chemii.
Zanika potrzeba stosowania algicydów, flokulantów i antyalgów.
Nie występują problemy z wysuszoną i podrażnioną skórą.
Nie występują efekty uboczne powodowane zwykle przez oddziaływanie chloru na organizm.
Woda zdatna do użytku przez lata.
Możliwość nawadniania ogródka wodą basenową.

Zalety z punktu widzenia monterów:

Prosta instalacja zajmująca ok. 60 min.
Wyposażenie można montować zarówno w nowych, jak i już istniejących strukturach.
Urządzenia wykonane są z wysokiej jakości materiałów niekorozyjnych i odpornych na ogień.
Wszystkie nasze systemy homologacyjnie odpowiadają normom europejskim (EU label).
Kompatybilność z większością systemów uzdatniania wody.
Łatwe odzyskiwanie wody w przypadku jej ubytku. Nie występują problemy z niestabilnym pH w wodzie basenu.
Zmniejszona jest konieczność częstego serwisowania basenu, a co za tym idzie - nawiedzania klienta w domu.
Wypracowywanie zaufania u klientów.
Duży potencjał ekonomiczny dla naszych współpracowników i kooperantów

Najpopularniejsze modele i ich charakterystyka.

Nr ref.	Typ Stacji Modele basenowe	Jonizator		Pomiary wykonywane przez model:				Automatyczna kontrola:				Opcje
Nr ref.	Typ Stacji Modele basenowe	Ns Elek.	Obj.	Ts	pH	ORP	TDS	pH+	pH-	ORP	TDS	pilot	PC
13000	Aqua Sky 124 A	2	70	-	-	-	-	-	-	-	-	-	-
13002	Aqua Sky 124B	4	120	-	-	-	-	-	-	-	-	-	-
13002	Aqua Sky 150C	6	150	-	-	-	-	-	-	-	-	-	-
14000	pHcontrol124AL	2	70	TAK	TAK	-	-	TAK	-	-	-	TAK	TAK
14001	pHcontrol124BL	4	120	TAK	TAK	-	-	TAK	-	-	-	TAK	TAK
14002	pHcontrol150CL	6	150	TAK	TAK	-	-	TAK	-	-	-	TAK	TAK
14050	pHcontrol124AS	2	70	TAK	TAK	-	-	TAK	TAK	-	-	TAK	TAK
14051	PHcontrol124AS	4	120	TAK	TAK	-	-	TAK	TAK	-	-	TAK	TAK
14052	PHcontrol124AS	6	150	TAK	TAK	-	-	TAK	TAK	-	-	TAK	TAK
16000	Wonderpool124AZ	2	70	TAK	TAK	TAK	TAK	TAK	TAK	TAK	TAK	TAK	TAK
16001	Wonderpool124BZ	4	120	TAK	TAK	TAK	TAK	TAK	TAK	TAK	TAK	TAK	TAK
16002	Wonderpool124CZ	6	150	TAK	TAK	TAK	TAK	TAK	TAK	TAK	TAK	TAK	TAK

Opis poszczególnych typów:

System uzdatniania wody Aqua-Sky ( Cu / Ag )

System elektrolizy miedziowo/srebrowej ( Cu / Ag ) zmniejsza o 70-90% potrzebę stosowania chemii w basenie, gdyż jony miedzi (Cu++) działają jak silny flokulant, natomiast jony srebra (Ag+) pełnią funkcję algicydu.

W skład zestawu wchodzi: ognioodporna skrzynka elektroniczna wykonana z tworzywa ABS (kopolimer) z mikroprocesorem, przeźroczysty jonizator, łącznik 2", elektrody srebrowe i miedziane (w zależności od obj. wody).

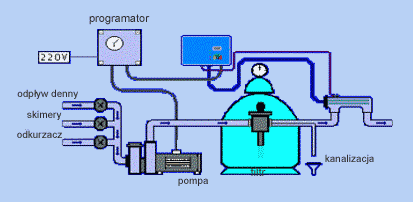

Schemat systemu AQUA SKY

Ph-Control ( z 1 lub 2 pompy dawkujące)

Funkcjonowanie systemów kontroli pH AQUATRONIC (z 1 pompą zasilającą) opiera się o uwalnianie jonów miedzi (Cu++) i srebra (Ag+), ażeby zminimalizować potrzebę stosowania chemii w wodzie Twojego basenu (o 70-90%) i tym samym zmniejszyć potrzebę jego późniejszego serwisowania i konserwowania (o 80%-90%).

System pH zawiera także automatyczny system kontroli z pompami dostarczającymi kwas i zasadę. Jeśli wartość pH wody przewyższa zadaną wartość (np. 7,4) odpowiednia pompa jest aktywowana i zmniejsza (lub zwiększa) wartość pH automatycznie do założonej wartości.

Urządzenie wyświetla także aktualną temperaturę wody Dostępne języki: hiszpański, angielski, francuski, niemiecki ( Uwaga! język polski w przygotowaniu )

W skład zestawu wchodzi: Panel sterujący z tworzywa ABS, procesor programowalny w języku hiszpańskim, angielskim, francuskim, lub niemieckim; wyświetlacz 20X4, przeźroczysta komora jonizacyjna z łącznikiem 2", sonda pH, sonda temperaturowa, 1 lub 2 pompy do automatycznej korekty pH.

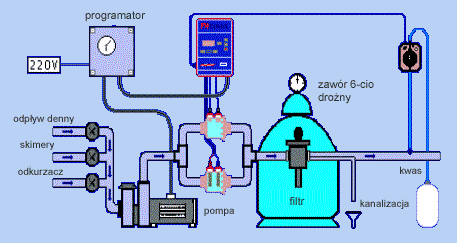

Schemat przyłączeniowy instalacji

Podstawowe parametry techniczne jonizatorów miedziowo/srebrowych:

Panel sterujący:	Wbudowany mikroprocesor; Plastyczne, ogniotrwałe tworzywo ABS; Masa 2,1kg, AquaSky-4,5kg; Wymiary 250x215x100; Napięcie jonizatora 12V (niskie); Zasilanie 220V~50Hz; Zużycie energii 115mA / 25W; Gwarancja 1 rok;
Komora jonizacji:	Materiał przeźroczysty (Gril Tx105); Masa: bez elektrod - 651g, z elektrodami - 1140g; Wymiary zmienne (można dostos.); Średnica 2"-4" (cale); Ilość elektrody NS : zmienna zależy od modelu (patrz zestawienie modeli w tabelce); Gwarancja 3 lata;

Wonderpool

Funkcjonowanie systemu WONDERPOOL opiera się o uwalnianie jonów miedzi (Cu++) i srebra (Ag+), ażeby zminimalizować potrzebę stosowania chemii w wodzie Twojego basenu (o 70-95%) i tym samym zmniejszyć potrzebę jego późniejszego serwisowania i konserwowania aż do 95%.

Ten system zawiera system automatycznej kontroli pH z pompami: kwasową i zasadową. W przypadku, gdy pH wody odbiega od pożądanej wartości (np. 7,4 lub 7), aktywowana jest odpowiednia pompa, która koryguje pH wody automatycznie. Aparatura wyświetla także wartość temperatury wody oraz automatycznie dostosowuje poziom TDS poprzez elektrozawór. TDS jest parametrem określającym całkowitą ilość rozpuszczonych w wodzie substancji i stąd jego znacząca rola w osiąganiu możliwie największej przeźroczystości wody.

System zawiera także sondę i pompę, które regulują poziom ORP wody (stopień utleniania / redukcji). Ma to na celu dawkowanie chloru w ilościach niewyczuwalnych przez skórę i oczy.

System Wonderpool składa się ze skrzynki elektronicznej (rys. 19), przeźroczystej komory jonizacyjnej z elektrodami Cu/Ag (rys. 20), nieprzeźroczystego naczynia próbkującej, 1 sondy pH, 1 sondy temperaturowej (rys. 21), pompy dozującej chlor (rys.22), elektrozaworu TDS (rys. 23) oraz z 2 pomp służących do kontroli i korekty pH (rys. 24).

W wyposażeniu jest także mikroprocesor, który oprócz kontrolowania jonizatora i pomp, wyświetla także polecenia na podświetlanym wyświetlaczu ciekłokrystalicznym (o rozdzielczości 20x4 znaki). Dostępne opcjonalnie 4 języki: hiszpański, angielski, francuski, niemiecki.

Podsumowując, komponenty systemu Wonderpool są następujące: Panel sterujący z tworzywa ABS, mikroprocesor programowalny w 4 językach (hiszp., ang., franc., niemiecki); wyświetlacz 20x4; przeźroczysta komora jonizacyjna z 2" łącznikiem, elektrody miedziowe i srebrowe (w zalezności od obj. wody), 1 naczynie próbkujące z 2" łącznikiem, 1 sonda pH, 1 sonda temperaturowa, 1 sonda chlorowa (ORP), 1 sonda TDS, 3 pompy w tym dwie do automatycznego zwiększania i zmniejszania pH i jedna do dawkowania minimalnych ilości chloru; 2 elektrozawory do automatycznego zmniejszania poziomu TDS.

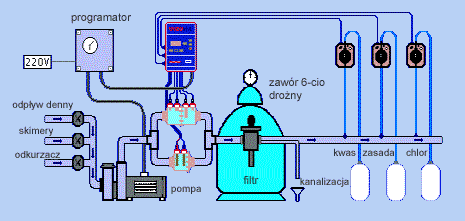

Schemat Instalacji systemu Wonderpool

Generatory Chloru -produkcja chloru za pomocą systemu elektrolizy z soli

Opis

Systemy wykorzystujące to zjawisko zmniejszają zużywanie chloru o 75-95%. Zapobiegają one wydzielaniu się brzydkich zapachów, gdyż eliminują chloraminy, które są bezpośrednio odpowiedzialne za takie właśnie zapachy.

Działanie

Woda w Twoim basenie powinna być lekko zasolona: 3-4 gramy soli na 1 litr wody. Dzięki temu system BIOSAL generuje chlor poprzez elektrolizę cząsteczek soli (NaCl) na atomy chloru (Cl) i atomy sodu (Na). Uzyskuje się to przez zastosowanie niskonapięciowego prądu (nierozpuszczalne elektrody tytanowe).

Zalety

Zmniejsza zużycie chloru o 90-95%.
Zmniejsza ilość flokulantów i algicydów o 50%.
Zmniejsza konieczność zabiegów serwisowych o 60%.
Wytwarza chlor elektrolityczny automatycznie.
Woda nie pachnie chlorem.

Komponenty systemu.

Panel sterujący generatora (kontrola wytwarzania chloru). Kontrola Amper/Volt (tzn. Prądowo-napięciowa).
Ogniwo generatora (komora) do produkcji metodą elektrolityczną chloru (z tytanu). Dostępna opcja z samooczyszczeniem w zależności od modelu..

Modele przemysłowe: Produkowane są także modele do zastosowań w basenach publicznych, osiągające wydajności generacji chloru do 1kg na godzinę (1Kg Cl/h).

Dostępne modele

Nr kat.	Model	Generacja chloru / 1godzinę	Ilość elektrod CL
42000	SAL-1	8 gr	1
42100	SAL-2	10 gr	1
42200	SAL-3	18 gr	1
43100	SAL-1A	8 gr	1 samoczyszczenie
43200	SAL-2A	10 gr	1 samoczyszczenie
43300	SAL-3A	18 gr	1 samoczyszczenie

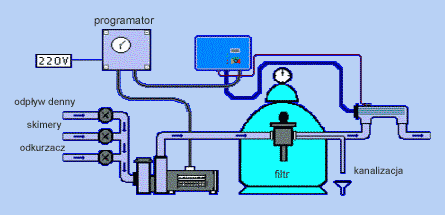

Schemat instalacji systemu BIO salt

Cela generatora powinna być zamontowana za filtrem, bezpośrednio w instalacji doprowadzającej lub na By Pasie

BIONET (elektroliza soli + jonizatory Cu/Ag)

Opis systemu

BIONET: sprzęt wykorzystujący jednocześnie 2 efekty stanowiące substytut dla stosowania chemii (elektroliza soli i elektroliza Cu/Ag). System BIONET łączy w sobie efektywność obu efektów, co pozwala na wyeliminowanie do minimum stosowanej chemii basenowej

Zasada działania systemu

Zalety systemu

Woda bez zapachu i smaku chloru.
Zmniejszenie stosowania chloru o 90 - 95%.
Eliminacja w 100% flokulantów, antyalgów i innej chemii.
Produkuje elektrolityczny chlor automatycznie.
Eliminuje wszelakie bakterie. Efekt algicyd.
Efekt flokulacji wody (EKONOMIA).

Komponenty systemu

Panel sterujący (kontrola produkcji chloru i Cu/Cl) (prąd./napięc.)
Naczynie jonizacyjne (miedź/srebro).
Cela generatora elektrolitycznego chloru (z tytanu ).

Modele

Nr ref.	Model	Objętość	CL	Miedź/srebro	Produkcja Cl
12000	BIO-1	10-80	1ST	2	8 g/h
12100	BIO-2	81/120	1ST	4	10 g/h
12200	BIO-3	121-150	1ST	6	18 g/h
12300	BIO-4	-	1Slf-C	8	36 g/h
12400	BIO-5	-	1Slf-C	10	75 g/h
12500	BIO-6	-	1Slf-C	12	120 g/h

ST- standard, Slf-C z funkcją samooczyszczania
W przypadku większych objętości dopasujemy system do potrzeb

Uwaga!
Modele BIO-1, BIO-2 oraz BIO-3 nie są zalecane do obiektów publicznych.

Schemat instalacji systemu BIONET

W przypadku montażu systemu należy celę jonizującą zamontować po miedzy pompą a filtrem a celę generatora chloru za filtrem .

Generatory ozonu ( O 3 )

Ozon (O 3) jest jednym z najbezpieczniejszych specyfików wykorzystywanych do utleniania i oczyszczania wody i powietrza. Ozon jest tworzony naturalnie bez zastosowania jakiejkolwiek chemii. Zastosowanie ozonu w basenach umożliwia rozkoszowanie się wodą bez nieprzyjemnych zapachów i smaków, bez podrażnień oczu i skóry, niszczenia włosów i strojów kąpielowych. Użycie chemii zmniejszone jest o 80%. Nasze systemy są proste w montażu i mają niskie koszty utrzymania (zużycie energii na poziomie żarówki 40W).

Generatory ozonu (z promieniowaniem UV (do Jacuzzi)

Generator ozonu z promieniowaniem UV podwaja efekt słonecznego promieniowania UV. Głównym elementem jest lampa UV, zawierająca specyficzną mieszankę gazów, która emituje promieniowanie o charakterystyce zbliżonej do promieniowania Słońca. To promieniowanie rozbija cząteczki tlenu (O 2) na swobodne atomy (O), które z nierozbitymi cząstkami O 2 mogą tworzyć ozon (O 3). Tego typu systemy są szczególnie polecane dla małych objętości wody.

Model	Filtry
UV-5X	3.000

Generatory ozonu (O 3 ) z wyładowaniem koronowym - CD

Tego typu generatory zawierają w sobie wysokonapięciowy transformator i dielektryczną komorę. W porównaniu z serią generatorów generatorów lampą UV, wytwarzają ozon bezpośrednio z tlenu znajdującego się w powietrzu a następnie wstrzykują go do rury recyrkulacyjnej poprzez wtrysk typu venturi. Tego typu generatory stosuje się szczególnie dla dużych objętości wody.

Model	Max m 3	O 3 (gr/godzinę)	O 3 (gr/godzinę) z osusz. powietrza
CD1000	5	0,27	-
CD4000	40	0,35	-
CD4500	135	0,50	1,00
CD4800	225	1,00	2,00
CD500	500	2,00	4,00
CD6000	1000	8,00	16,00

W przypadku większej objętości basenu wymagana konsultacja.

Na wytwarzanie ozonu wpływa wiele czynników, np. wilgotność, zmiany temperatury powietrza i jego cyrkulacja. Do basenów publicznych polecamy stosować osuszacz powietrza. Nie jest to konieczne dla basenów prywatnych.

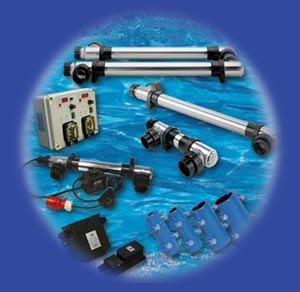

Lampy UVC -Sterylizatory

Absolutna nowość w dziedzinie uzdatniania wody to coraz bardziej popularne lampy UV nazywane również sterylizatorami UV. Lampy te wykorzystują promieniowanie UV do sterylizacji wody pitnej oraz basenowej, dzięki czemu spada zapotrzebowanie ( w zakresie od 70% do 90% zapotrzebowania) na stosowanie środków chemicznych służących do jej dezynfekcji.

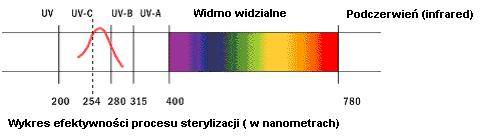

Zasada działania lamp UV

Woda jest doskonałym środowiskiem do rozwoju bakterii, wirusów glonów itp. Przepływająca przez lampę UV woda zostaje wystawiona na oddziaływanie promieniowania UVC o długości 253,7 nanometrów. Cały proces odbywa się w cyklu zamkniętym, dzięki czemu człowiek nie jest narażony na szkodliwe oddziaływanie tego promieniowania.

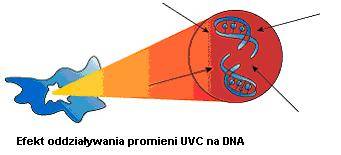

Promieniowanie UVC wpływa destrukcyjnie na wystawione jego działaniu bakterie, wirusy i glony. W molekułach, promieniowanie UVC powoduje rozbicie struktury łańcucha DNA, w wyniku czego bakterie, glony i wirusy nie są się w stanie dalej rozwijać i mnożyć. Dochodzi w ten sposób do sterylizacji przepływającej przez lampę UVC wody a cały proces odbywa się bez udziału chemii. Uzdatniona w ten sposób woda jest w bardzo małym stopniu narażona na niekontrolowany rozrost szkodliwej w wielu przypadkach mikroflory.

Znaczny wzrost ilości osób cierpiących na dolegliwości alergiczne spowodował poszukiwanie technologii uzdatniania wody, które eliminują potrzebę stosowania chemii. Jedną z technologii, które umożliwiły ekologiczny, mniej inwazyjny sposób uzdatniania stała się sterylizacja wody z wykorzystaniem lamp UV.

CENNIK LAMP STERYLIZUJĄCYCH UV

L.p	Specyfikacja	Parametry Techniczne		Widok lampy UV	Cena netto w PLN (+22% VAT)
1	Sterylizator UVC-16W do 15m3	Moc żarnika TUV 4P-SET5 Moc UV-C (W) Sprawność żarnika po 9000 h pracy Przepływ maksymalny do Ciśnienie maksymalne do	16 W 3,9 W 75% 6 m3/h 3 bar		2216,84
2	Sterylizator UVC-40W do 35m3	Moc żarnika TUV 4P-SET5 Moc UV-C (W) Sprawność żarnika po 9000 h pracy Przepływ maksymalny do Ciśnienie maksymalne do	40 W 15 W 80% 9 m3/h 3 bar		2730,36
3	Sterylizator UVC-75W do 70m3	Moc żarnika TUV 4P-SET5 Moc UV-C (W) Sprawność żarnika po 9000 h pracy Przepływ maksymalny do Ciśnienie maksymalne do	75 W 25 W 80% 20 m3/h 3 bar		3415,48
4	Sterylizator UVC-150W do 140m3	Moc żarnika TUV 4P-SET5 Moc UV-C (W) Sprawność żarnika po 9000 h pracy Przepływ maksymalny do Ciśnienie maksymalne do	2x75 W 2x25 W 80% 40 m3/h 3 bar		4687,10
